3.3 Спецтехника на базе Урал/Камаз
|
|
АТМЗ – 7,5 – 5557
3-х секционный на шасси
Урал 5557-1112-40
Характеристики
| Наличие разрешительной документации |
- ОТТС;
-"Свидетельство о поверки" |
| Шасси "Урал" |
5557-1112-40, 6*6, 230 л.с. |
| Марка стали |
Ст3.сп. |
| Сечение цистерны |
Чемоданной формы / Эллипс |
| Объём цистерны |
7,5 м./куб |
| Количество секций |
- 3 (три) |
| Количество заливных горловин |
- 3 (три), оснащены смотровыми площадками с перилами |
| Объем секций |
1 секция 3 м.куб., 2 секция 3 м.куб., 3 секция 1,5 м.куб. |
| Толщина листа цистерны |
– 4 мм. |
| Толщина переднего донышка |
– 4 мм. |
| Толщина заднего донышка |
– 4 мм. |
| Конструктивная связь цистерны с надрамником. |
При помощи стяжных лент. |
| Цвет цистерны |
Оранжевый |
| Надпись |
Огнеопасно |
| Расположен |
ТРК за кабиной - для 1-й секции; отсек в задней части цистерны для 2 и 3 секций. |
| Счетчик жидкости |
ППО-25 - 3 шт. |
| Раздаточный пистолет |
- 3 шт. |
| Шланг |
ДУ 25,9 метров - 3 шт. |
| Доработка шасси для перевозки легковоспламеняющихся жидкостей: |
- дыхательный клапан УД – 1;
- перенос глушителя;
- защита бензобака;
- проблесковый маячок;
- ящик для песка;
- ящик для кошмы;
- огнетушитель – 2 шт.;
- выносное заземление;
- экранирование электропроводки;
- искрогаситель;
- отбойник;
- знак «ОПАСНОСТЬ» с упором – 2 шт.;
- автономный маячок – 2 шт.,
- информационные таблички – 2 шт..
|
| Средства индивидуальной защиты: |
- противогаз;
- плащ;
- перчатки.
- бахилы.
|
| Насосная установка |
СВН – 80 АМ для 1-й секции, гидронасосы для 2-й секции |
| Рукава напорно-всасывающие |
ДУ – 75,6 * 6м., маслобензостойкие. |
| Пеналы для рукавов |
- 6 шт. |
| Расположение запасного колеса |
За кабиной |
Параметры и размеры
| Наименование параметра или размера |
Величина параметра или размера |
| Номинальная вместимость цистерны, м3 (л) |
7,5 ± 0,15 (7500 ± 150) |
| Предел допускаемой относительной погрешности вместимости цистерны, % |
± 0,4 |
| Объем горловины над указателем уровня, м3 (л), не менее |
0,15 (150) |
| Несливаемый остаток, м3 (л), не более |
0,0075 (7,5) |
| Значение изменения вместимости цистерны за счет образования воздушных мешков, % от номинальной вместимости цистерны, не более |
0,1 |
| Пределы допускаемой относительной погрешности ИУТ, % |
|
| — при выпуске из производства |
± 0,5 |
| — в условиях эксплуатации |
± 0,7 |

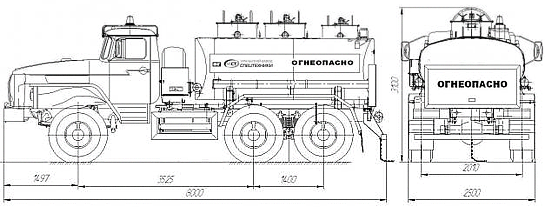

| Габаритные размеры, мм, не более |
|
| — длина |
8000 |
| — ширина |
2500 |
| — высота |
2900 |
| Масса снаряженного транспортного средства, кг, не более |
10000 |
| Полная масса транспортного средства, кг, не более |
17000 |
| Распределение полной массы, кг, не более |
|
| — на переднюю ось |
5040 |
| — на заднюю тележку (ось) |
11960 |
